Перемычки, соединители
Перемычки дроссельные сталемедные

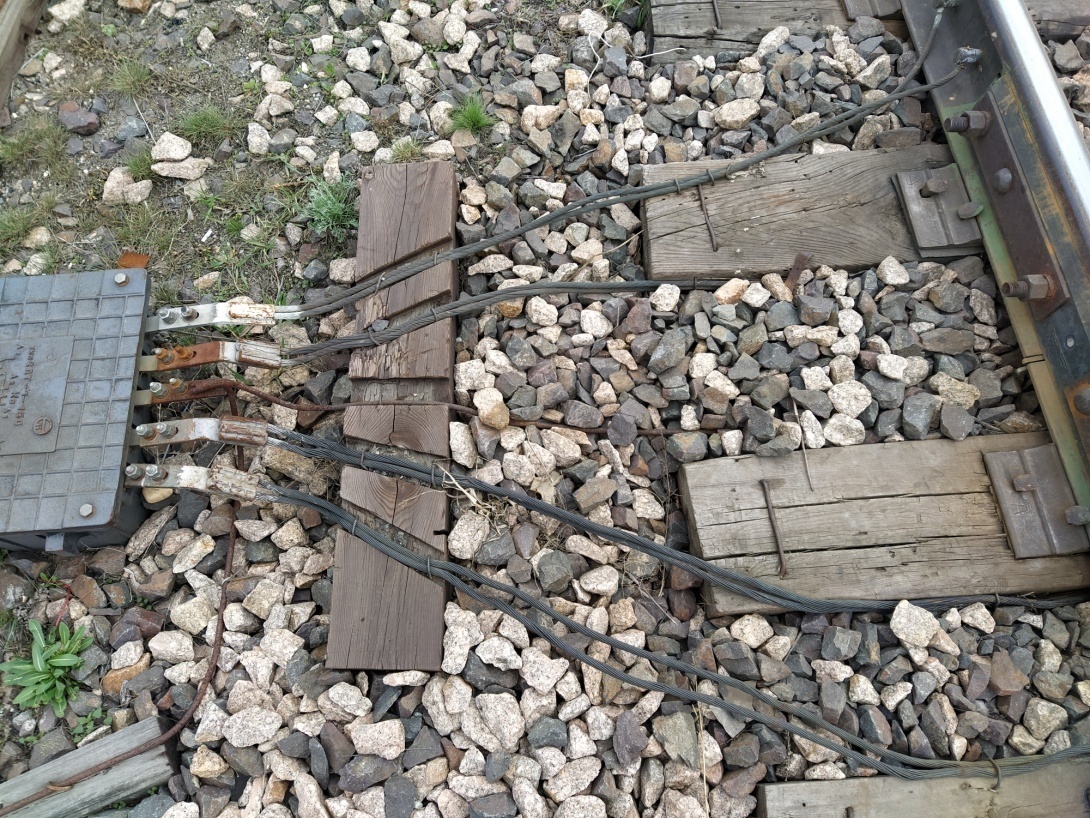

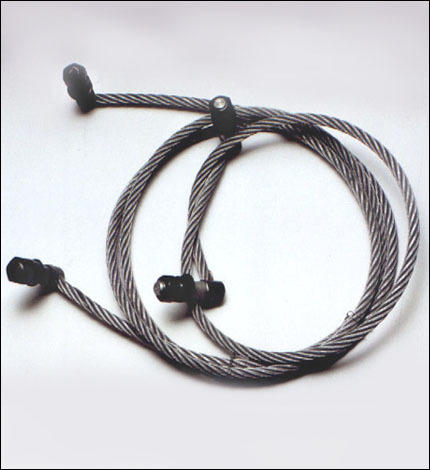

Дроссельная двухпроводная перемычка
Перемычки дроссельные сталемедные предназначены для обеспечения безопасности движения поездов , для подключения к путевым дроссель трансформаторам для электротяги постоянного и переменного тока.
Длины
|
Номер чертежа
|
d.мм
|
Тип
|
L1мм
|
Lмм
|
|
17360-02-00
|
11.00
|
ДМС-70х2-1600
|
1600
|
1750
|
|
17360-02-00-01
|
ДМС-70х2-2000
|
2000
|
2150
|
|
|
17360-02-00-02
|
ДМС-70х2-2700
|
2700
|
2850
|
|
|
17360-02-00-03
|
ДМС-70х2-3600
|
3600
|
3670
|
|
|
17360-02-00-04
|
ДМС-70х2-4000
|
4000
|
4150
|
|
|
17360-02-00-05
|
ДМС-70х2-4700
|
4700
|
4850
|
|
|
17360-02-00-06
|
ДМС-70х2-5600
|
5600
|
5750
|
|
|
17360-02-00-07
|
ДМС-70х2-6000
|
6000
|
6150
|
|
|
17360-02-00-08
|
ДМС-70х2-6700
|
6700
|
6850
|
|
|
17360-02-00-09
|
ДМС-70х2-7600
|
7600
|
7750
|
|
|
17360-02-00-10
|
ДМС-70х2-8000
|
8000
|
8150
|
|
|
17360-02-00-11
|
ДМС-70х2-8700
|
8700
|
8850
|
|
|
17360-02-00-12
|
ДМС-70х2-9600
|
9600
|
9750
|
|
|
17360-02-00-13
|
12.5
|
ДМС-95х2-160
|
1600
|
1750
|
|
17360-02-00-14
|
ДМС-95х2-2000
|
2000
|
2150
|
|
|
17360-02-00-15
|
ДМС-95х2-2700
|
2700
|
2850
|
|
|
17360-02-00-16
|
ДМС-95х2-3600
|
3600
|
3670
|
|
|
17360-02-00-17
|
ДМС-95х2-4000
|
4000
|
4150
|
|
|
17360-02-00-18
|
ДМС-95х2-4700
|
4700
|
4850
|
|
|
17360-02-00-19
|
ДМС-95х2-5600
|
5600
|
5750
|
|
|
17360-02-00-20
|
ДМС-95х2-6000
|
6000
|
6150
|
|
|
17360-02-00-21
|
ДМС-95х2-6700
|
6700
|
6850
|
|
|
17360-02-00-22
|
ДМС-95х2-7600
|
7600
|
7750
|
|
|
17360-02-00-23
|
ДМС-95х2-8000
|
8000
|
8150
|
|
|
17360-02-00-24
|
ДМС-95х2-8700
|
8700
|
8850
|
|
|
17360-02-00-25
|
ДМС-95х2-9600
|
9600
|
9750
|
|
|
17360-02-00-26
|
14
|
ДМС-120х2-1600
|
1600
|
1750
|
|
17360-02-00-27
|
ДМС-120х2-2000
|
2000
|
2150
|
|
|
17360-02-00-28
|
ДМС-120х2-2700
|
2700
|
2850
|
|
|
17360-02-00-29
|
ДМС-120х2-3600
|
3600
|
3670
|
|
|
17360-02-00-30
|
ДМС-120х2-4000
|
4000
|
4150
|
|
|
17360-02-00-31
|
ДМС-120х2-4700
|
4700
|
4850
|
|
|
17360-02-00-32
|
ДМС-120х2-5600
|
5600
|
5750
|
|
|
17360-02-00-33
|
ДМС-120х2-6000
|
6000
|
6150
|
|
|
17360-02-00-34
|
ДМС-120х2-6700
|
6700
|
6850
|
|
|
17360-02-00-35
|
ДМС-120х2-7600
|
7600
|
7750
|
|
|
17360-02-00-36
|
ДМС-120х2-8000
|
8000
|
8150
|
|
|
17360-02-00-37
|
ДМС-120х2-8700
|
8700
|
8850
|
|
|
17360-02-00-38
|
ДМС-120х2-9600
|
9600
|
9750
|
Соединитель электротяговый сталемедный
Предназначены для электрического соединения составных частей изолировочного стрелочного перевода на участках железных дорог, электрифицированных как на переменном так на постоянном токе.
|
Номер чертежа
|
d.мм
|
Тип
|
|
17360-06-00
|
11.00
|
ЭМС-70-900
|
|
17360-06-00-01
|
ЭМС-70-1500
|
|
|
17360-06-00-02
|
ЭМС-70-2600
|
|
|
17360-06-00-03
|
ЭМС-70-3300
|
|
|
17360-06-00-04
|
ЭМС-70-3800
|
|
|
17360-06-00-05
|
12.5
|
ЭМС-95-900
|
|
17360-06-00-06
|
ЭМС-95-1500
|
|
|
17360-06-00-07
|
ЭМС-95-2600
|
|
|
17360-06-00-08
|
ЭМС-95-3300
|
|
|
17360-06-00-09
|
ЭМС-95-3800
|
|
|
17360-06-00-10
|
14
|
ЭМС-120-900
|
|
17360-06-00-11
|
ЭМС-120-1500
|
|
|
17360-06-00-12
|
ЭМС-120-2600
|
|
|
17360-06-00-13
|
ЭМС-120-3300
|
|
|
17360-06-00-14
|
ЭМС-120-3800
|
Перемычки кабельные к путевым трансформаторам и кабельным стойкам

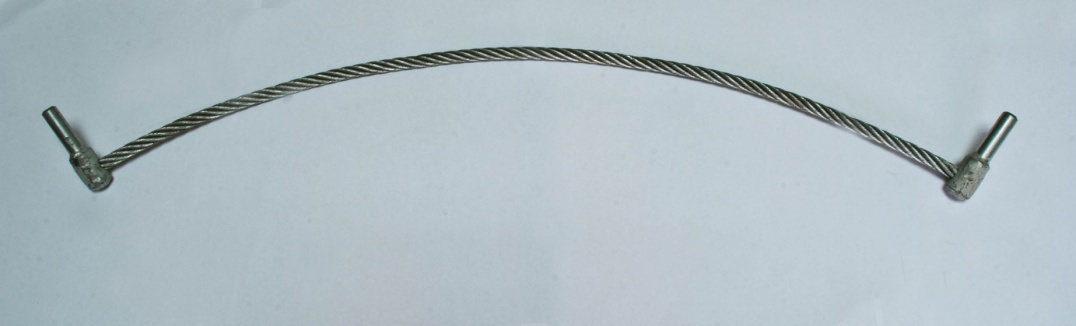

Предназначены к для соединения кабель кабельных стояк с рельсовой цепью штепсель и контактный болт соединяют собой гибким тросом 5.4, 6.2мм
|
Номер чертежа
|
Длина перемычки
|
|
42.00.00
|
1000
|
|
42.00.00-01
|
1620
|
|
42.00.00-02
|
2700
|
|
42.00.00-03
|
3600
|
|
42.00.00-04
|
5600
|
Соединители стрелочные

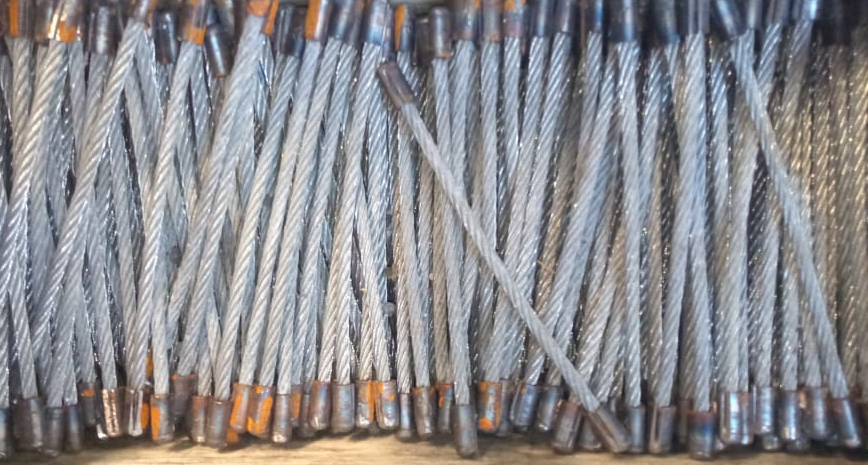

Предназначены для электрического соединения составных частей изолировочного стрелочного перевода на участках железных дорог. Для соединения применяют гибкий стальной канат: — для соединителей типов I и II — канат марки 6,2-Г-1-С-Н-1570 (160) ГОСТ 3067-88, — для соединителей типов III и IV — канат марки 8,2-Г-1-С-Н-1470 (150) ГОСТ 3066-80. В соединителях типа III и IV применяются гайки М10-6Н.5.0112 ГОСТ 5915-70 (4 шт. на 1 соединитель) и шайбы 10.01.0112 ГОСТ 11371-78 (2 шт. на 1 соединитель).
|
Тип соединителя
|
Номер чертежа
|
Длина
|
|
I
|
19.00.00
|
600
|
|
II
|
20.00.00
|
1200
|
|
III
|
21.00.00
|
3300
|
|
IV
|
22.00.00
|
6700
|
Соединители стыковые приварные типа СРС-6, Щ67-00-00, РЭСФ-01/50, РЭСФ-01/70
Соединители предназначен для контактного соединения звеньев рельс между собой в местах стыка
СРС-6-соединитель стальной приварной предназначен для рельсовых цепей при автономной тяге.

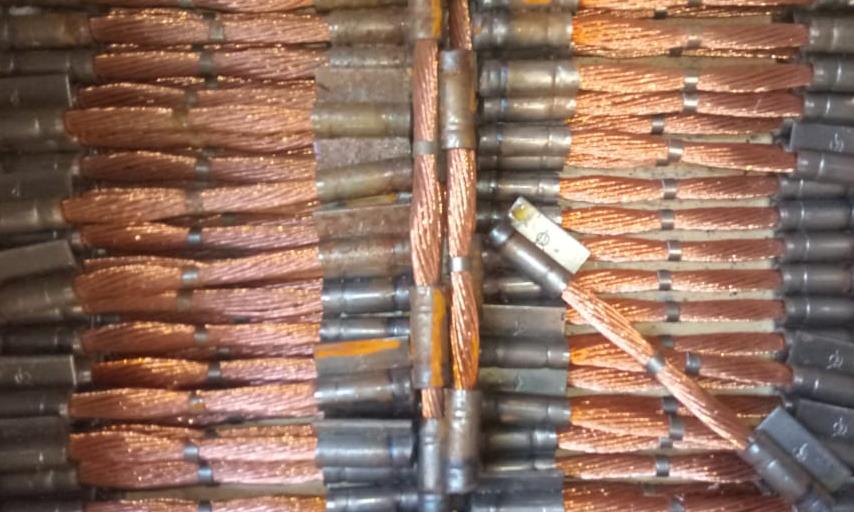

Щ67-00-00-соединитель состоит из гибкого медного провода для участков электротяги переменного-50мм в кв и постоянного тока50мм в кв.
РЭСФ-01/50, РЭСФ-01/70- соединитель состоит из гибкого медного провода фартучного типа для участков электротяги переменного-50мм в кв. и постоянного тока-70мм в кв.
