Муфты

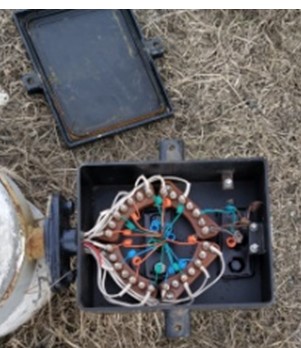

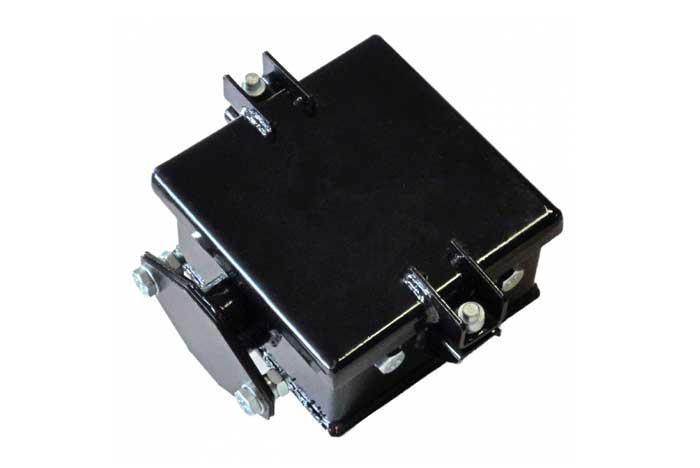

Муфты кабельные концевые и проходные
Кабельные муфты концевые и проходные предназначены для монтажа кабеля и подключения его жил к кабелям. УКМ и УПМ для подключения светофоров и рельсовых цепей.
Корпус и крышка штамповано-сварные.
|
Тим муфты |
Номер чертежа |
Количество штук |
|
|
семиштырных клеммах |
перемычки |
||
|
УКМ-12-I |
16068-00-00 |
2 |
2 комплекта |
|
УКМ-12-II |
16068-00-00-01 |
1 |
1 комплект |
|
УКМ-12-III |
16068-00-00-02 |
1 |
|
|
УКМ-12-IV |
16068-00-00-03 |
2 |
|
|
УПМ-24-I |
16069-00-00 |
4 |
|
|
УПМ-24-II |
16069-00-00-01 |
3 |
2 комплекта |
|
УПМ-24-III |
16069-00-00-02 |
3 |
1 комплект |
|
УПМ-24-IV |
16069-00-00-03 |
4 |
|

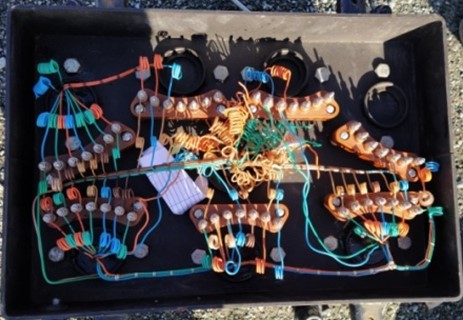

Муфты кабельные разветвительные
Муфты кабельные развитвительные предназначены для устройства ответвлений от группового кабеля к светофорам, путевым трансформаторным ящикам рельсовых цепей и к другим устройствам СЦБ.
Корпус и крышка штамповано-сварные.
|
Тим муфты
|
Номер чертежа
|
число
|
|
|
Клеммных колодок
|
Зажимов
|
||
|
РМ4-28 на 4 направления
|
16070-00-00
|
4
|
28
|
|
РМ8-112 на 8 направлений
|
16071-00-00
|
16
|
112
|
|
РМ7-49 на 7 направлений
|
16098-00-00
|
7
|
49
|
